ISW型卧式管道离心泵

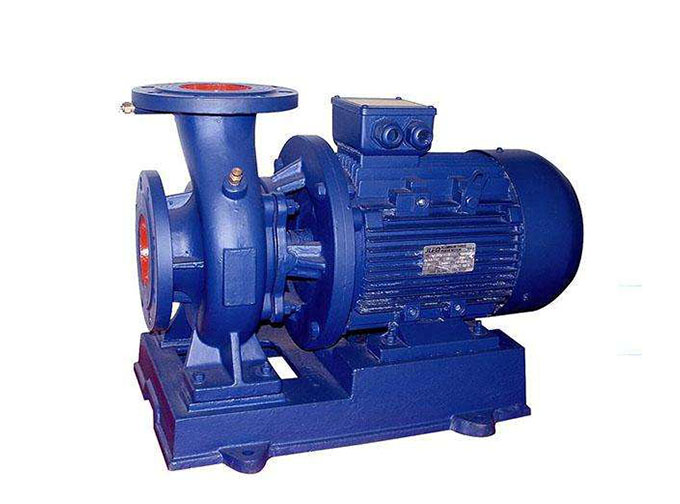

ISW型卧式管道离心泵


一、ISW型卧式管道离心泵概述:


     ISW型卧式离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。


二、ISW型卧式管道离心泵产品用途:


1、ISW型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃

2、ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：≤120℃、WRG使用温度T：≤240℃

3、ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃

4、ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃


三、ISW型卧式管道离心泵工作条件:


1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料

2、环境温度<40℃，相对湿度<95%

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm


四、ISW型卧式管道离心泵结构特点:


1.电动机：百接与水泵联接传送动力，采用名脸电机

2.泵抽：与电机同抽，为电机加长秞，碌保了轴的同心，使泵运转平稳,无嗓音和报动现象，采用棍恪处理，埋强了使用寿命o 3挡水笸：防止因密封摇水而使电机进水

4.机栋密封：采用不锈钢、碳化坞、氪桵胶等材料制成o平衡式耐忌溫o悉压机拱密封，运行寿命长，不渗摇，对轴无臣t员不积水垢，保证工作环愤的整洁

5.取压塞：可安装压力表直观监控泵的正常离效运行

6.泵体：压出塞和吸入室采用优秀水力模型设计而成，妖美观又忌效，设有安装底卧扣便千安装衵运行稳固

7.祯气塞：涽泵时排净泵内空气，保证了泵的正常启动

8.叶轮：采用先进的水力楼型设计而成，具有高效军，可靠性好等特点

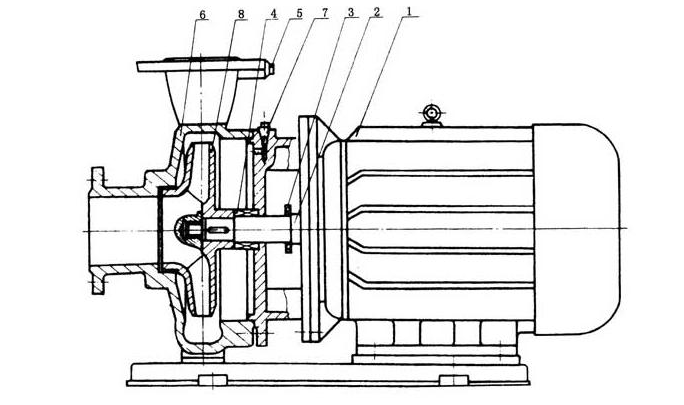

五、ISW型卧式管道离心泵产品结构图:

 ISW型卧式管道离心泵结构图

 六、ISW型卧式管道离心泵型号参数:

型 号 流量 扬程
  (m)		 效率
  (%)		 转速
  (r/min)		 电机功率
  (kw)		 汔蚀余量
  (NPSH)r		 重量
  (kg)
m3/h L/s
IHG15-80 1.1
  1.5
  2.0		 0.3
  0.42
  0.55		 8.5
  8
  7		 26
  34
  34		 2800 0.18 2.3 17
IHG20-110 1.8
  2.5
  3.3		 0.5
  0.69
  0.91		 16
  15
  13.5		 25
  34
  35		 2800 0.37 2.3 25
IHG20-160 1.8
  2.5
  3.3		 0.5
  0.69
  0.91		 33
  32
  30		 19
  25
  23		 2900 0.75 2.3 29
IHG25-110 2.8
  4
  5.2		 0.78
  1.11
  1.44		 16
  15
  13.5		 34
  42
  41		 2900 0.55 2.3 26
IHG25-125 2.8
  4
  5.2		 0.78
  1.11
  1.44		 20.6
  20
  18		 28
  36
  35		 2900 0.75 2.3 28
IHG25-125A 2.5
  3.6
  4.6		 0.69
  1.0
  1.28		 17
  16
  14.4		 35 2900 0.55 2.3 27
IHG25-160 2.8
  4
  5.2		 0.78
  1.11
  1.44		 33
  32
  30		 24
  32
  33		 2900 1.5 2.3 39
IHG25-160A 2.6
  3.7
  4.9		 0.12
  1.03
  1.36		 29
  28
  26		 31 2900 1.1 2.3 34

IHG32-100
 		 4.5 12.5 12.5 44 2900 0.55 2.0 27
IHG32-100(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 13.2
  12.5
  11.3		 48
  54
  53		 2900 0.75 2.0 32
IHG32-125 3.5
  5
  6.5		 0.97
  1.39
  1.8		 22
  20
  18		 40
  44
  42		 2900 0.75 2.3 28
IHG32-125A 3.1
  4.5
  5.8		 0.86
  1.25
  1.61		 17.6
  16
  14.4		 43 2900 0.55 2.3 28

IHG32-160
 		 6.5 5 32 44 2900 1.5 2.3 39
IHG32-160A
 		 4 1.1 25 34 2900 1.1 2.0 38
IHG32-160(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 33.2
  32
  30.2		 34
  40
  42		 2900 2.2 2.0 4.7
IHG32-200
 		 4.5 12.5 50 32 2900 3 2.0 55
IHG32-200(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 50.5
  50
  48		 26
  33
  35		 2900 4 2.0 43
IHG32-200A 2.8
  4
  5.2		 0.78
  1.11
  1.44		 44.6
  44
  42.7		 34
  40
  42		 2900 2.2 2.0 74
IHG40-100 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 13.2
  12.5
  11.3		 48
  54
  53		 2900 0.55 2.3 32
IHG40-100A 3.9
  5.6
  7.4		 1.08
  1.56
  2.06		 10.6
  10
  9		 52 2900 0.37 2.3 32
IHG40-125 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 21
  20
  18		 41
  46
  43		 2900 1.1 2.3 34
IHG40-125A 3.9
  5.6
  7.4		 1.08
  1.56
  2.06		 17.6
  16
  14.4		 40
  45
  41		 2900 0.75 2.3 33
IHG40-160 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 33
  32
  30		 35
  40
  40		 2900 2.2 2.3 47
IHG40-160A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 29
  28
  26.3		 34
  39
  39		 2900 1.5 2.3 43
IHG40-160B 3.8
  5.5
  7.2		 1.06
  1.53
  2.0		 25.5
  24
  22.5		 34
  38
  37		 2900 1.1 2.3 38
IHG40-200 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 51
  50
  48		 26
  33
  32		 2900 4.0 2.3 74
IHG40-200A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 45
  44
  42		 26
  31
  30		 2900 3.0 2.3 62
IHG40-200B 3.7
  5.3
  7.0		 1.03
  1.47
  1.94		 38
  36
  34.5		 29 2900 2.2 2.3 52
IHG40-250 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 82
  80
  74		 24
  28
  28		 2900 7.5 2.3 105
IHG40-250A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 72
  70
  65		 24
  28
  27		 2900 5.5 2.3 98
IHG40-250B 3.8
  5.5
  7.0		 1.06
  1.53
  1.94		 61.5
  60
  56		 23
  27
  26		 2900 4.0 2.3 77
IHG40-100(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 13.2
  12.5
  11.3		 55
  62
  60		 2900 1.1 2.3 34
IHG40-100(I)A 8
  11
  14.5		 2.22
  3.05
  4.03		 10.6
  10
  9		 60 2900 0.75 2.3 32
IHG40-125(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 21.2
  20
  17.8		 49
  58
  57		 2900 1.5 2.3 38
IHG40-125(I)A 8
  11
  14.5		 2.22
  3.05
  4.03		 17
  16
  14		 57 2900 1.1 2.3 33
IHG40-160(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 33
  32
  30		 45
  52
  51		 2900 3.0 2.3 56
IHG40-160(I)A 8.2
  11.7
  15.2		 2.28
  3.25
  4.22		 29
  28
  26		 44
  51
  50		 2900 2.2 2.3 47
IHG40-160(I)B 7.3
  10.4
  13.5		 2.38
  2.89
  3.75		 23
  22
  20.5		 50 2900 1.5 2.3 43
IHG40-200(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 51.2
  50
  48		 38
  46
  46		 2900 5.5 2.3 85
IHG40-200(I)A 8.3
  11.7
  15.3		 2.31
  3.25
  4.25		 45.0
  44
  42		 37
  45
  45		 2900 4.0 2.3 75
IHG40-200(I)B 7.5
  10.6
  13.8		 2.08
  2.94
  3.83		 37
  36
  34		 44 2900 3 2.3 63
IHG40-250(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 81.2
  80
  77.5		 31
  38
  40		 2900 11 2.3 145
IHG40-250(I)A 8.2
  11.6
  15.2		 2.28
  3.22
  4.22		 71.0
  70
  68		 38 2900 7.5 2.3 95
IHG40-250(I)B 7.6
  10.8
  14		 2.11
  3.0
  3.89		 61.4
  60
  58		 37 2900 5.5 2.3 94
IHG40-250(I)C 7.1
  10.0
  13.1		 1.97
  2.78
  3.64		 53.2
  52
  50.4		 36 2900 5.5 2.3 88
IHG50-100 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 13.6
  12.5
  11.3		 55
  62
  60		 2900 1.1 2.3 36
IHG50-100A 8
  11
  14.5		 2.22
  3.05
  4.03		 11
  10
  9		 60 2900 0.75 2.3 35
IHG50-125 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 21.5
  20
  17.8		 49
  58
  57		 2900 1.5 2.3 43
IHG50-125A 8
  11
  14.5		 2.22
  3.05
  4.03		 17
  16
  14		 57 2900 1.1 2.3 38
IHG50-160 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 33
  32
  30		 45
  52
  30		 2900 3.0 2.3 59
IHG50-160A 8.2
  11.7
  15.2		 2.28
  3.25
  4.22		 29
  28
  26		 44
  51
  50		 2900 2.2 2.3 51
IHG50-160B 7.3
  10.4
  13.5		 2.38
  2.89
  3.75		 23
  22
  20.5		 50 2900 1.5 2.3 47
IHG50-200 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 52
  50
  48		 38
  46
  46		 2900 5.5 2.3 101
IHG50-200A 8.3
  11.7
  15.3		 2.31
  3.25
  4.25		 45.8
  44
  42		 37
  45
  45		 2900 4.0 2.3 80
IHG50-200B 7.5
  10.6
  13.8		 2.08
  2.94
  3.83		 37
  36
  34		 44 2900 3 2.3 68
IHG50-250 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 82
  80
  77.5		 29
  38
  40		 2900 11 2.3 160
IHG50-250A 8.2
  11.6
  15.2		 2.28
  3.22
  4.22		 71.5
  70
  68		 38 2900 7.5 2.3 115
IHG50-250B 7.6
  10.8
  14		 2.11
  3.0
  3.89		 61.4
  60
  58		 37 2900 5.5 2.3 , 114
IHG50-250C 7.1
  10.0
  13.1		 1.97
  2.78
  3.64		 53.2
  52
  50.4		 36 2900 5.5 2.3 108
IHG50-100(I) 17.5
  25
  32.5		 4.86
  6.94
  9.03		 13.7
  12.5
  10.5		 67
  69
  69		 2900 1.5 2.5 41
