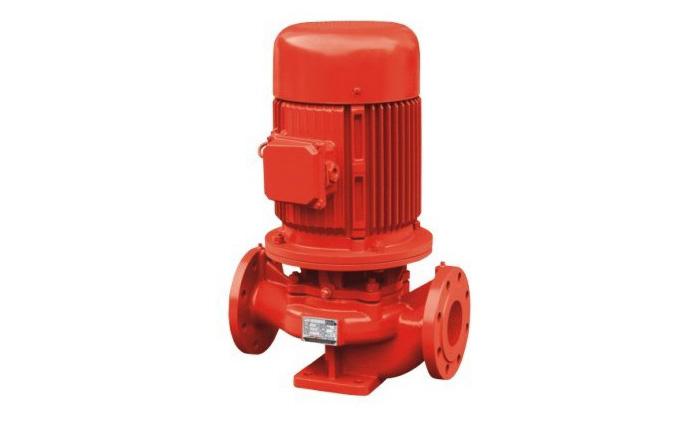

XBD-L型立式单级消防泵组



一、XBD-L型立式单级消防泵技术参数:


  流量范围:Q=6.3~1080m3/h

  扬程范围:H=8~125m

  输送温度:80℃以下

  吸入压力:小于0.6MPa

  密封形式:填料密封、机械密封

  材质:HT200、HT250、QT600、ZG、304、316、316L、317L









二、XBD-L型立式单级消防泵产品概述:


  XBD-L型立式单级单吸消防泵组,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用,主要用于消防系统管道增压送水,也可适用于工业和城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

  本司生产的XBD-L型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求,产品经国家消防装备质量监督检测中心测试合格,获得长沙市消防产品认可证书。 本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。



三、XBD-L型立式单级消防泵产品特点:


  1、结构紧凑、体积小、外形美观,其立式结构决定安装面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命;


  2、运行平稳,噪音低,组件同心度高;


  3、采用先进水力模型,效率高,性能出色;


  4、轴封采用优质机械密封,具有耐磨损,无泄漏,使用寿命长等特点;


  5、泵进、出口在同一水平轴线上,且口径规格相同,便于管路连接,装卸极为方便;


  6、维修方便,毋须拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行维修。


四、XBD-L型立式单级消防泵注意事项:


  1、安装前应检查水泵和电机有无损伤,泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等),以免水泵运行时损坏叶轮和泵体;


  2、安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和寿命;


  3、泵与电机是整体结构,安装时无需找正,十分方便;


  4、当输送热水液体时,为了不使泵承受管路的热变形,泵座的底脚螺栓可以不固定,当管路系统在热胀冷缩时,使泵能与管路一起移动;


  5、泵体两端法兰规格均按1.6 M Pa标准确定,所以配备管路时应规格相同;


  6、为了不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装比吸入管截面积大3-4倍的过滤器;


  7、排出管路如装逆止阀应装在闸阀的外面;


  8、泵用于有吸程场合,应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象;


  9、为了维修方便和使用安全,在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证泵在额定范围内运行,确保泵的正常运行和使用寿命。


  1 0、安装完毕后盘动泵轴,叶轮应无摩擦和卡死现象。


五、XBD-L型立式单级消防泵装配拆卸图:

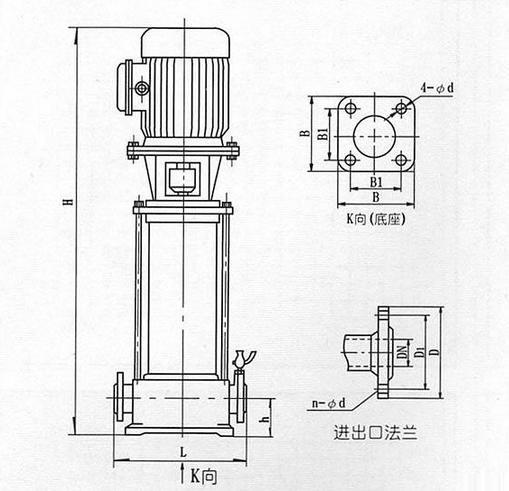

 XBD-L型立式单级消防泵装配图

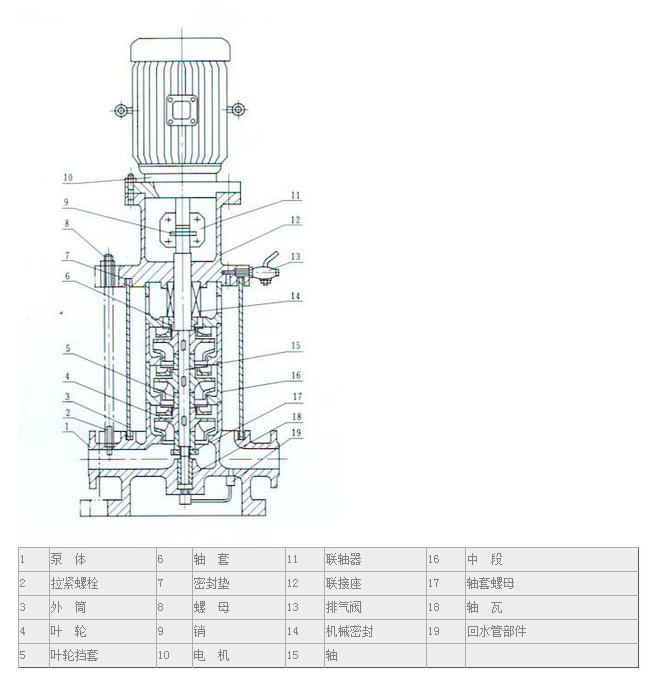

XBD-L型立式单级消防泵装配图

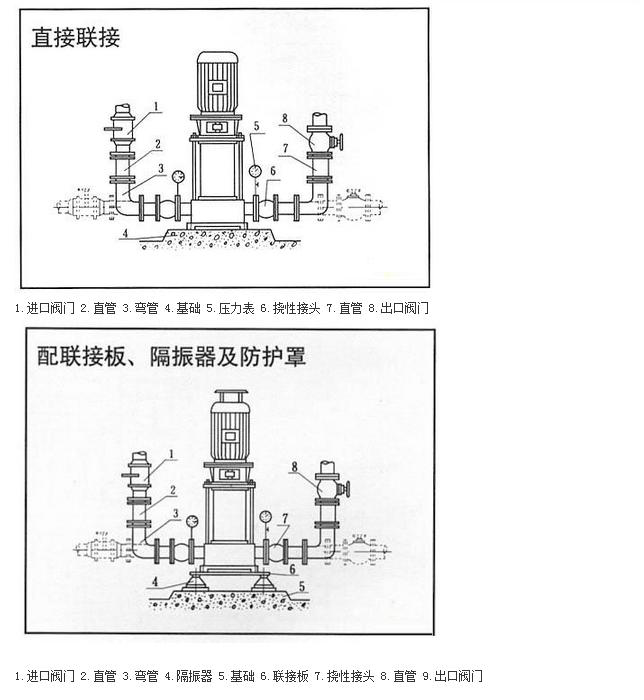

XBD-L型立式单级消防泵装配图




六、XBD-L型立式单级消防泵故障处理:



一、XBD-L型立式单级消防泵水泵不出水:


  1、进出口阀门未打开,进出管路堵塞,流道

  叶轮堵塞。


  2、电机运行方向不对,电机缺相转速很慢。


  3、吸入管漏气。


  4、泵没灌满液体,泵腔内有空气。


  5、进口供水不足,吸程过高,底阀漏水。


  6、管路阻力过大,泵选型不当。


解决办法:


  1、检查,去除堵塞物。


  2、调整电机方向,紧固电机接线。


  3、拧紧各密封面,排除漏气。


  4、灌满液体并打开排气阀,排尽空气。


  5、停机,检查、调整(并网自来水管或带吸程使用易出现此现象)。


  6、减少管路弯道,重新选泵。


二、XBD-L型立式单级消防泵水泵流量不足:


  1、先按1.原因检查。


  2、管道泵流道叶轮部分堵塞,水垢陈积,

  阀门开度不足。


  3、电压偏低。


  4、叶轮磨损。


解决办法:


  1、先按1.排除。


  2、去除堵塞物,重新调整阀门开度。


  3、稳压。


  4、更换叶轮。


三、XBD-L型立式单级消防泵功率过大:


  1、超过额定流量使用。


  2、吸程过高。


  3、泵轴承磨损。


解决办法:


  1、调节流量,关小出口阀门。


  2、降低。


  3、更换轴承。


四、XBD-L型立式单级消防泵杂音振动:


  1、管路支撑不稳。


  2、液体混有气体。


  3、产生汽蚀。


  4、轴承损坏。


  5、电机超载发热运行。


解决办法:


  1、稳固管路。


  2、提高吸入压力排气。


  3、降低真空度。


  4、更换轴承。


  5、调整按5。



五、XBD-L型立式单级消防泵电机发热:


  1、流量过大,超载运行。


  2、碰擦。


  3、电机轴承损坏。


  4、电压不足。


解决办法:


  1、关小出口阀。


  2、检查排除。


  3、更换轴承。


  4、稳压。


六、XBD-L型立式单级消防泵水泵漏水:


  1、机械密封磨损。


  2、泵体有砂孔或破裂。


  3、密封面不平整。


  4、安装螺栓松懈。


解决办法:


  1、更换。


  2、焊补或更换。


  3、修整。


  4、紧固。



七、XBD-L型立式单级消防泵型号参数:



序号 型 号 流量 (L/S) 扬程 (M) 转速(r/min) 电机功率 Kw 进口 口径 出口口径
1 XBD4/15-HW(HL) 15 40 2900 11 80 65
2 XBD5/15-HW(HL) 15 50 2900 15 80 65
3 XBD6/15-HW(HL) 15 60 2900 15 80 65
4 XBD7/15-HW(HL) 15 70 2900 18.5 80 65
5 XBD9/15-HW(HL) 15 90 2900 30 80 65
6 XBD10/15-HW(HL) 15 100 2900 30 80 65
7 XBD11/15-HW(HL) 15 110 2900 37 80 65
8 XBD12/15-HW(HL) 15 120 2900 45 80 65
9 XBD13/15-HW(HL) 15 130 2900 45 80 65
10 XBD3/20-HW(HL) 20 30 2900 11 80 65
11 XBD4/20-HW(HL) 20 40 2900 15 80 65
12 XBD5/20-HW(HL) 20 50 2900 18.5 80 65
13 XBD6/20-HW(HL) 20 60 2900 22 80 65
14 XBD7/20-HW(HL) 20 70 2900 30 80 65
15 XBD8/20-HW(HL) 20 80 2900 30 80 65
16 XBD9/20-HW(HL) 20 90 2900 37 80 65
17 XBD10/20-HW(HL) 20 100 2900 37 80 65
18 XBD11/20-HW(HL) 20 110 2900 37 80 65
19 XBD12/20-HW(HL) 20 120 2900 45 80 65
20 XBD13/20-HW(HL) 20 130 2900 45 80 65
21 XBD14/20-HW(HL) 20 140 2900 55 80 65
22 XBD15/20-HW(HL) 20  150 2900 55 80 65
23 XBD16/20-HW(HL) 20 160 2900 55 80 65
24 XBD5/30-HW(HL) 30 50 2900 30 100 80
25 XBD6/30-HW(HL) 30 60 2900 37 100 80
26 XBD7/30-HW(HL) 30 70 2900 37 100 80
27 XBD8/30-HW(HL) 30 80 2900 45 100 80
28 XBD9/30-HW(HL) 30 90 2900 45 100 80
29 XBD10/30-HW(HL) 30 100 2900 55 100 80
30 XBD11/30-HW 30 110 2900 55 100 80
31 XBD12/30-HW 30 120 2900 75 100 80
32 XBD13/30-HW 30 130 2900 75 100 80
33 XBD14/30-HW(HL) 30 140 2900 75 100 80
34 XBD15/30-HW(HL) 30   2900 90 100 80
35 XBD16/30-HW(HL) 30 160 2900 90 100 80
36 XBD17/30-HW 30 170 2900 110 100 80
37 XBD18/30-HW 30 180 2900 110 100 80
38 XBD19/30-HW 30 190 2900 132 100 80
39 XBD20/30-HW 30 200 2900 132 100 80
40 XBD21/30-HW 30 210 2900 160 100 80
41 XBD22/30-HW 30 220 2900 200 100 80
42 XBD5/40-HW(HL) 40 50 2900 45 125 100
43 XBD6/40-HW(HL) 40 60 2900 45 125 100
44 XBD7/40-HW(HL) 40 70 2900 55 125 100
45 XBD8/40-HW 40 80 2900 55 125 100
46 XBD9/40-HW 40 90 2900 75 125 100
47 XBD10/40-HW 40 100 2900 75 125 100
48 XBD11/40-HW(HL) 40 110 2900 90 125 100
49 XBD12/40-HW(HL) 40 120 2900 90 125 100
50 XBD13/40-HW(HL) 40 130 2900 90 125 100
51 XBD14/40-HW 40 140 2900 110 125 100
52 XBD15/40-HW 40   2900 110 125 100
53 XBD16/40-HW 40 160 2900 110 125 100
54 XBD17/40-HW 40 170 2900 132 125 100
55 XBD18/40-HW 40 180 2900 132 125 100
56 XBD19/40-HW 40 190 2900 132 125 100
57 XBD20/40-HW 40 200 2900 160 125 100
58 XBD5/50-HW(HL) 50 50 2900 45 125 100
59 XBD6/50-HW(HL) 50 60 2900 55 125 100
60 XBD7/50-HW(HL) 50 70 2900 75 125 100
61 XBD8/50-HW 50 80 2900 75 125 100
62 XBD9/50-HW 50 90 2900 90 125 100
63 XBD10/50-HW 50 100 2900 90 125 100
64 XBD11/50-HW(HL) 50 110 2900 110 125 100
65 XBD12/50-HW(HL) 50 120 2900 110 125 100
66 XBD13/50-HW(HL) 50 130 2900 132 125 100
67 XBD14/50-HW 50 140 2900 132 125 100
68 XBD15/50-HW 50   2900 132 125 100
69 XBD16/50-HW 50 160 2900 160 125 100
70 XBD17/50-HW 50 170 2900 160 125 100
71 XBD18/50-HW 50 180 2900 200 125 100
72 XBD19/50-HW 50 190 2900 200 125 100
73 XBD20/50-HW 50 200 2900 200 125 100
74 XBD3/60-HW(HL) 60 30 1475 37 150 125
75 XBD4/60-HW(HL) 60 40 1475 45 150 125
76 XBD5/60-HW(HL) 60 50 1485 55 150 125
77 XBD6/60-HW 60 60 2900 75 150 125
78 XBD7/60-HW 60 70 2900 75 150 125
79 XBD8/60-HW 60 80 2900 90 150 125
80 XBD9/60-HW 60 90 2900 110 150 125
81 XBD10/60-HW 60 100 2900 110 150 125
82 XBD11/60-HW 60 110 2900 132 150 125
83 XBD12/60-HW 60 120 2900 132 150 125
84 XBD13/60-HW 60 130 2900 160 150 125
85 XBD14/60-HW 60 140 2900 160 150 125
86 XBD15/60-HW 60 150 2900 160 150 125
87 XBD16/60-HW 60 160 2900 160 150 125
88 XBD17/60-HW 60 170 2900 200 150 125
89 XBD18/60-HW 60 180 2900 200 150 125
90 XBD19/60-HW 60 190 2900 220 150 125
91 XBD20/60-HW 60 200 2900 220 150 125
